Основная функция водосточной системы ТЕХНОНИКОЛЬ — организованный сбор талой и дождевой воды с крыши и отвод её от фундамента здания или сооруже- ния. Установка такой системы позволит защитить фасад и цоколь здания от нега- тивного воздействия воды и преждевре- менного разрушения.
Пластиковая водосточная система ТЕХНОНИКОЛЬ предназначена для при- менения в коттеджном и малоэтажном строительстве. Выдерживает сильные морозы, имеет высокую устойчивость к УФ-излучению и различным агрессив- ным воздействиям.
Пластиковая водосточная система ТЕХНОНИКОЛЬ представляет собой полу- круглую систему, произведенную из высо- кокачественного ПВХ.
Монтаж водосточной системы
Инструменты для монтажа:
Минимальный набор инструментов для самостоятельного монтажа пластиковой водосточной системы
|
Для выполнения точной разметки:

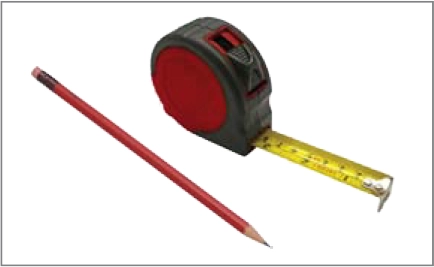

– рулетка, карандаш.
|
|
|
Для установки кронштейнов:

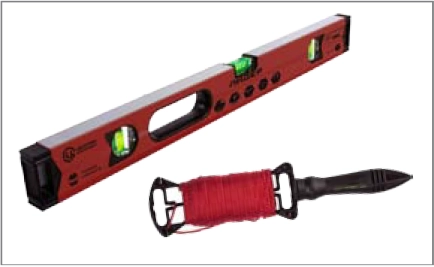

– шнур, уровень.
|
|
|

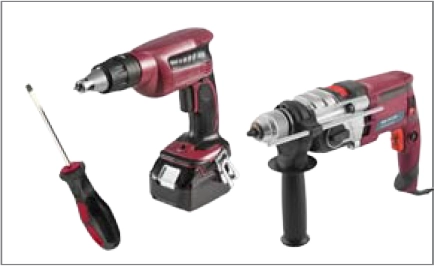

Для крепления кронштейнов:
– дрель, шуруповерт, отвертка.
|
|
|
Для распилов:

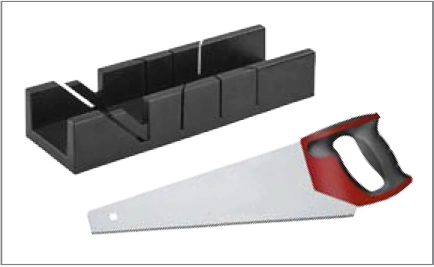

– ножовка с мелким зубом, стусло (режущая коробка).
|
Основные принципы монтажа:
|
|

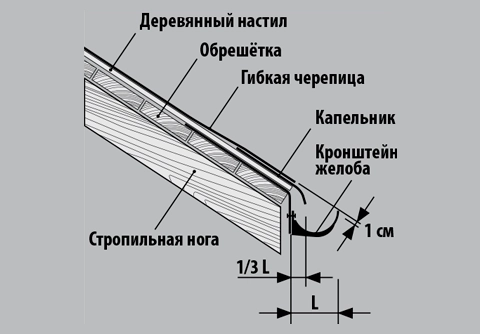

1. Наклон желоба к воронке должен быть 10 мм на 3 метра длины желоба.
|
|
|

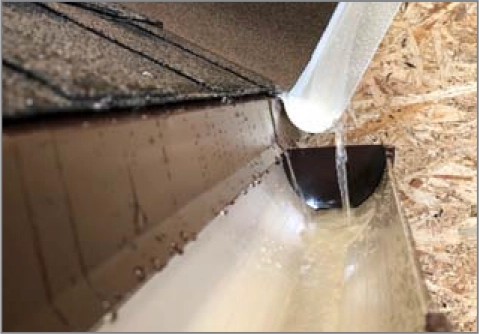

2. Вода с капельника должна попадать в центральную треть желоба.

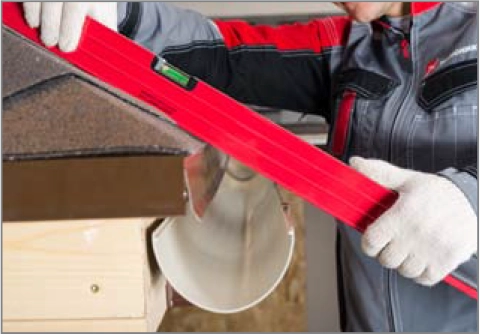

3. Если провести условную линию продолжения кровли, то край кронштейна должен быть ниже на 10 мм.
|
Монтаж водосточной системы:
|
|

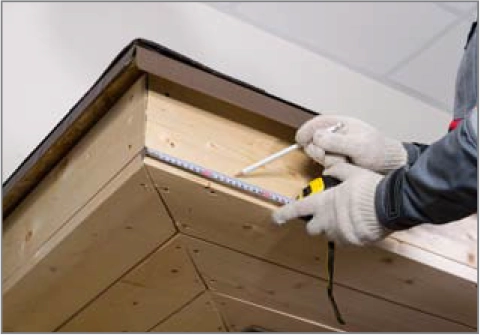

1. Определите места крайних кронштейнов на карнизе. Отметьте эти места. Край крыши должен находиться от кронштейна на расстоянии не более 150 мм..
|
|
|

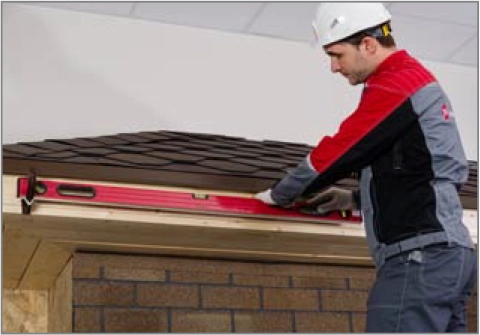

2.а. Определите места установки водосливных воронок. Воронка может располагаться с краю или по центру. Установите кронштейн на противоположной стороне карниза, соблюдая наклон. Определите места установки водосливных воронок. Одна воронка на 50 м2 кровли, но не менее одной воронки на скат.
|
|
|

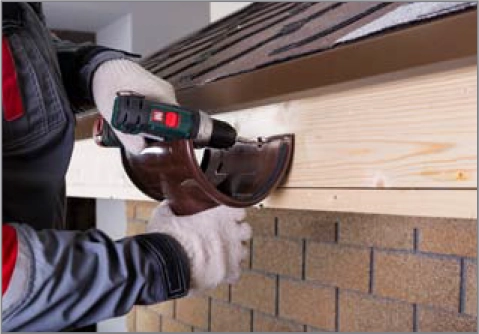

2.б. Установите водосточную воронку напрямую к лобовой доске саморезами через специальные отверстия. В случае отсутствия лобовой доски воронку необходимо установить на удлинители кронштейна.
|
|
|

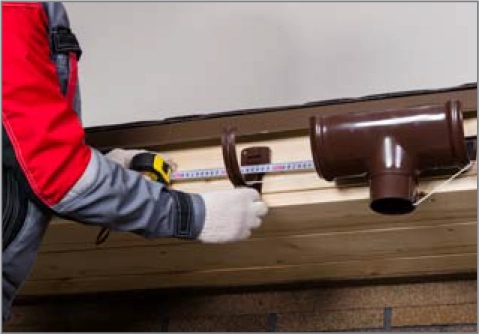

3.а. Натяните веревку с необходимым уклоном между крайним кронштейном и воронкой. Ближайшие к воронке кронштейны устанавливайте с каждой стороны элемента на расстоянии 100–150 мм.
|
|
|
|

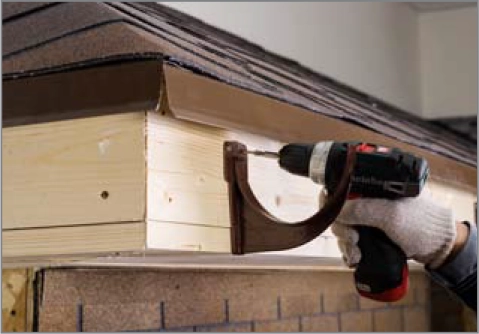

3.б. Зафиксируйте кронштейны по всей длине карниза с шагом 500–600 мм, начиная от места установки воронки. Для системы МАКСИ 152/100 шаг установки кронштейнов 600–900 мм. Оптимально — 700–750 мм.
|
|
|
3.в. В ассортименте существует три способа крепления кронштейнов:
1) к лобовой доске;
|
|
|

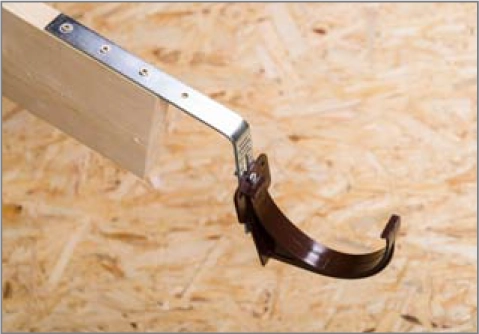

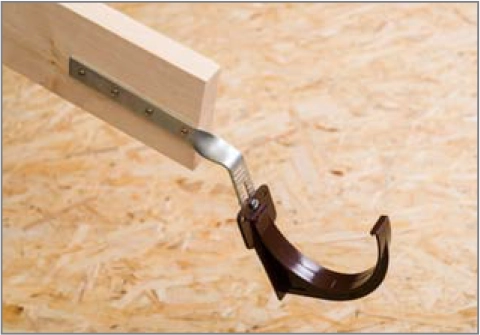

2) к стропильным ногам через удлинитель кронштейна прямой (применяется на этапе монтажа кровли); в случае, когда шаг кронштейнов не совпадает с шагом деревянных стропил рекомендуется крепить прямой удлинитель кронштейна или металлический кронштейн в ОСП-3, заранее подготовив сплошное основание.
|
|
|
3) К стропильным ногам через удлинитель кронштейна боковой (применяется когда монтаж кровли уже закончен).
|
|
|

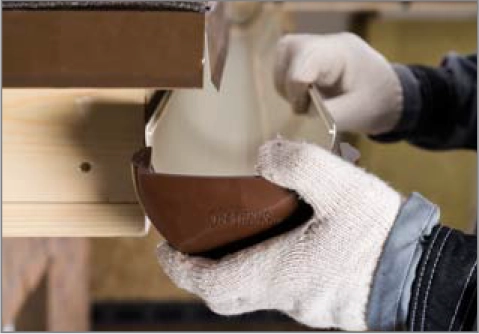

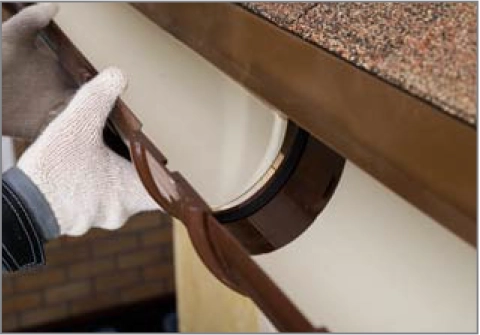

4. Вставьте желоба внутрь воронки до обозначенной линии. Соединение желоба с воронкой необходимо производить в направлении «изнутри-наружу»: от внутренней стороны желоба (от фасада здания) к внешней до защелкивания с фиксирующим элементом воронки.
|
|
|

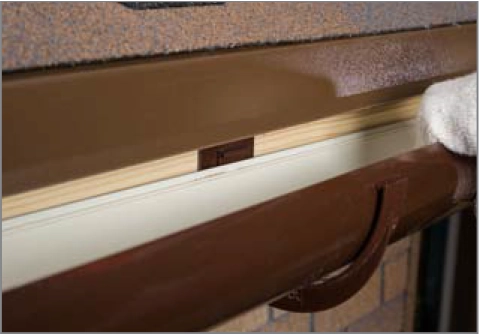

5. Установите водосточные желоба в кронштейны до защелкивания с фиксирующими элементом кронштейна. Соединение желоба с кронштейном также необходимо производить в направлении «изнутри-наружу».
|
|
|

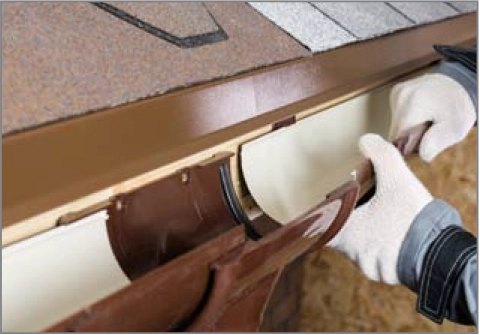

6. При необходимости соединить два желоба установите соединитель желоба. Ближайшие к соединителю кронштейны установите с каждой стороны элемента на расстоянии 100–150 мм. Вставьте желоб в соединитель желоба до обозначенной линии. Соединение желоба с кронштейном необходимо производить в направлении «изнутри-наружу».
|
|
|

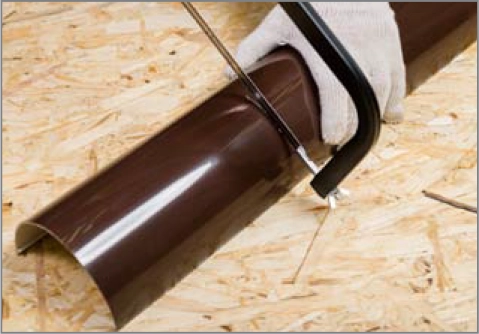

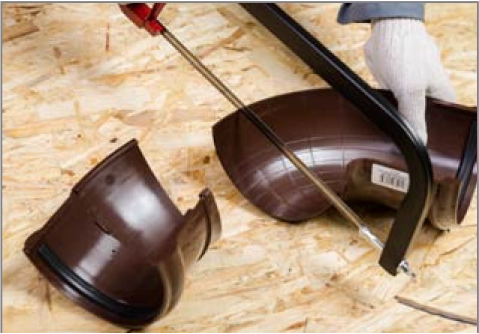

7. В случае расположения воронки на краю карниза, чтобы закрыть воронку заглушкой вам необходимо соединить воронку и заглушку отрезком из водосточного желоба. Распил желоба производите ножовкой с мелкими зубьями с последующей зачисткой среза напильником.
Конец желоба в этом случае должен выступать за край кровли на 50–100 мм.
|
|
|
8. Установите заглушку в желоб до защелкивания с фиксирующим элементом заглушки.
|
|
|

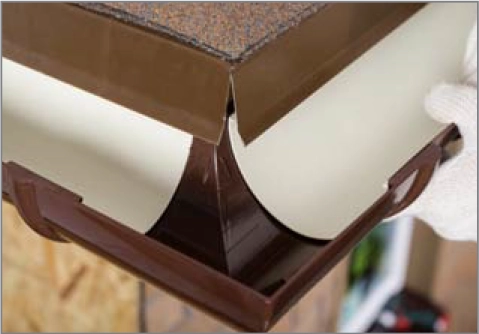

9.а. Для соединения желобов на внешнем или внутреннем углу используйте угол универсальный.
|
|
|
9.б. Если угол поворота кровли не равен 90°, используйте угол желоба регулируемый, который состоит из двух элементов и подрезается по месту по отметкам угла поворота, заранее нанесенным на заводе-изготовителе. Соединение дополнительно герметизируйте.
|
|
|

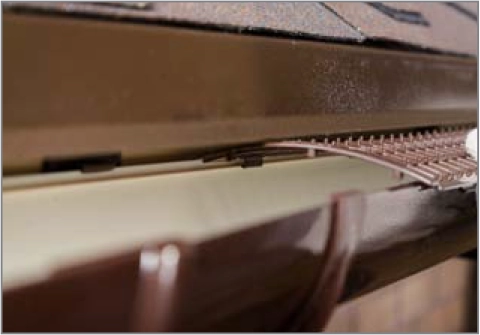

10. Водосточные желоба закройте сверху защитной решеткой для предотвращения засора водосточной системы. Установите решетку в специальные направляющие по бортам желоба.
|
|
|

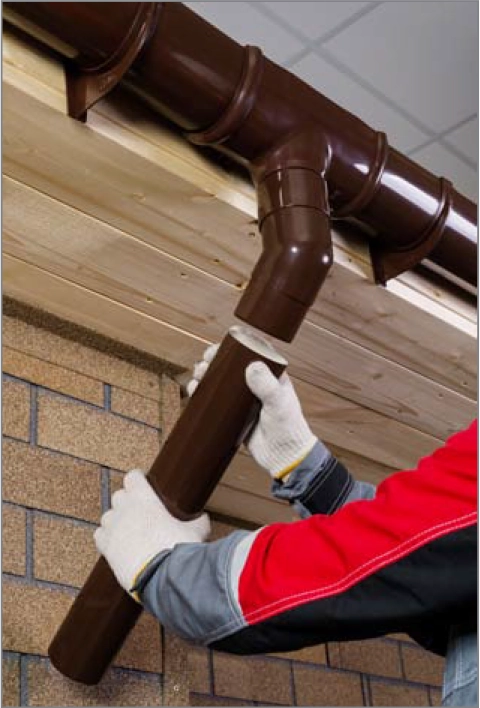

11.а. В случае наличия карнизного вылета для соединения воронки с водосточной трубой используйте два универсальных колена и отрезок трубы, подрезанный на требуемую длину.
|
|
|
На нижнее колено обязательно установите хомут.
|
|
|

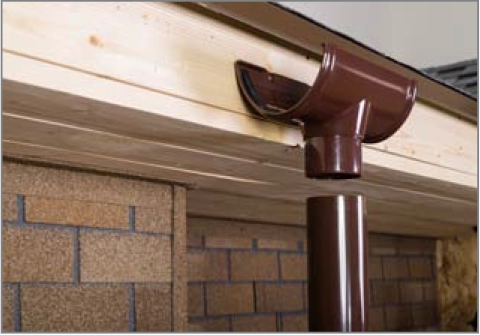

11.б. В случае отсутствия карнизного вылета соедините водосточную воронку с трубой.
Соединение возможно двумя способами:
1) с помощью соединительной муфты;
2) напрямую соединить воронку с трубой.
|
|
|

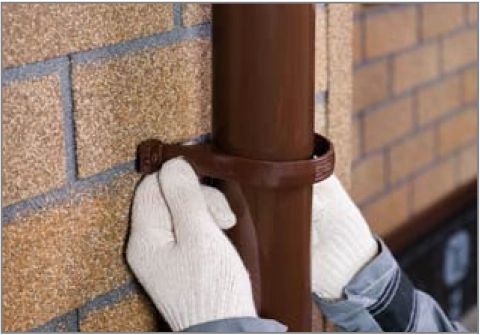

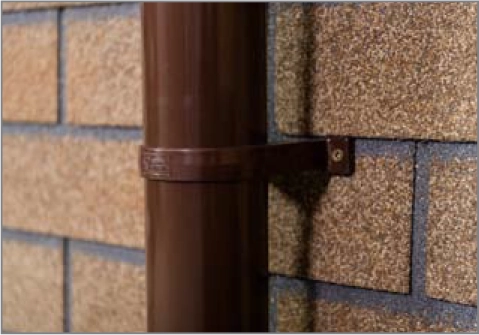

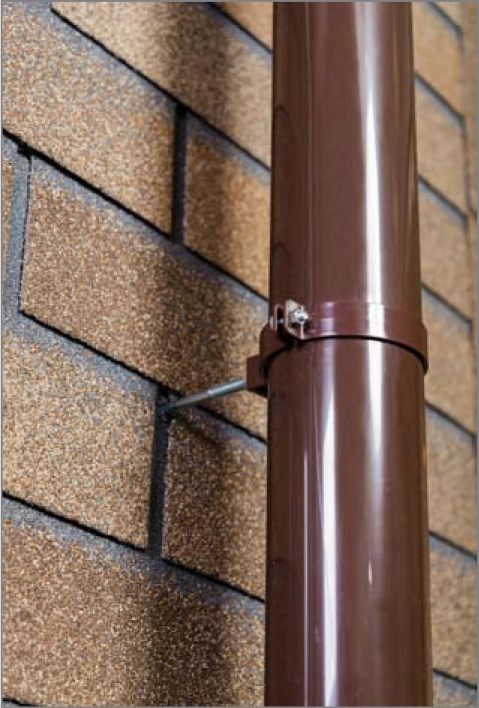

12. Водосточные трубы крепятся к основанию здания при помощи хомута крепления трубы. Шаг хомутов составляет не более 1,5 м.
|
|
|
В ассортименте существует еще один вид крепления — хомут крепления трубы универсальный, который позволяет крепить водосточные трубы на требуемом для вас расстоянии на любые виды фасадов.
а) Установите дюбель в несущую часть фасада. Механический крепеж хомута подбирается согласно отступа от фасада, толщины теплоизоляции и должен заходить минимум на 50 мм в несущую конструкцию.
б) Навинтите хомуты на крепления.
в) Затяните хомуты на трубе, не сдавливая слишком сильно.
|
|
|

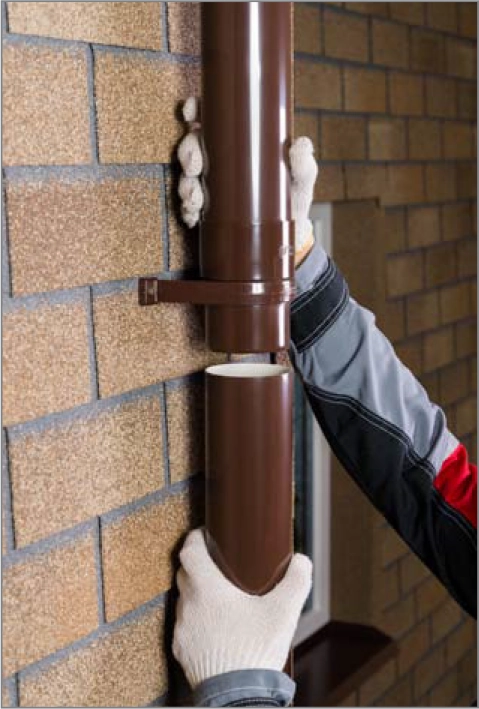

13. Соединение водосточных труб между собой производится при помощи соединительной муфты, которая фиксируется на фасаде при помощи хомутов.
|
|
|

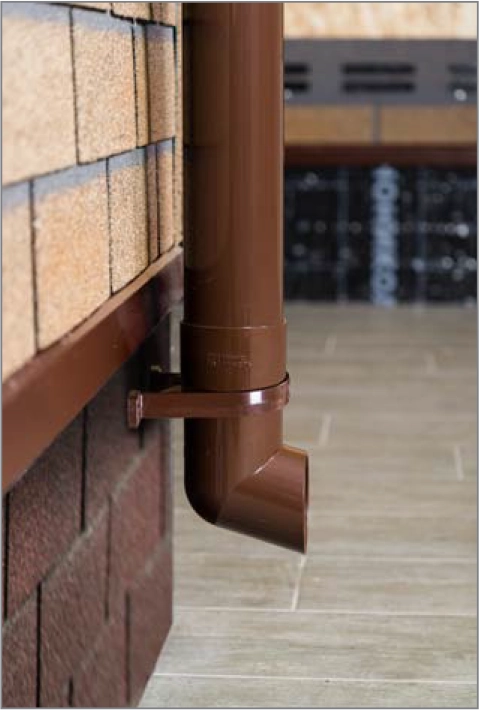

14. Установите водосточный слив на трубу и зафиксируйте его хомутом. При этомминимальное расстояние:
слива от грунта — 200 мм,
от отмостки — 150 мм.
|
|
|

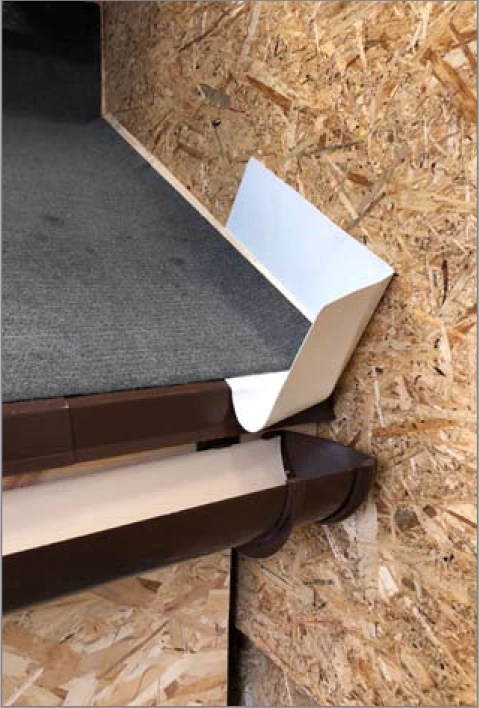

15. Если скат кровли заканчивается примыканием к стене, то необходимо установить поворотный отлив. На сплошное основание установите пристенно-поворотный отлив и галтель, механически зафиксируйте их к основанию. Заведите кровельный материал на галтель.
|
Рекомендации по уходу за водосточной системой
Проводить осмотр, чистку и ремонт водосточной системы рекомендуется не реже двух раз в год — весной и осенью.
Грамотный и своевременный уход за водосточной системой значительно увеличивает срок ее службы. Обслуживание водостоков главным образом подразумевает осмотр и чистку водосточной системы.
Очистка водостоков от листьев и мусора
Осенью водосточная система требует особого ухода. В период листопада обязательно очищайте водостоки от листьев и прочего мусора.
Можно значительно облегчить эту задачу установив специальные защитные решетки на желоба, они будут предотвращать скопление листвы и крупного мусора в желобах и, как следствие этого, засора в трубах, при этом решетки не препятствуют стоку воды.
Если же решетки не установлены, необходимо освобождать желоба от собравшейся листвы и мусора механически. Так же обязательно прочищать водосточную трубу. Самый простой способ — это подача в нее воды под большим напором.
Мойка водостоков от пыли и подтеков
Если вы хотите, чтобы водостоки сохраняли эстетичный вид, по необходимости можно смывать с труб и желобов пыль и подтеки. Для этого используйте обычную тряпку или губку, воду, мыло или любое средство для мытья посуды. Не используйте сильнодействующие химикаты и металлические щетки, так как они могут испортить внешний вид водосточной системы.
Защита водосточной системы в зимний период
Не забывайте о защите водосточной системы в зимний период. Периодически счищайте снег с крыши, чтобы исключить опасность обрушения накопившегося снега на водосток. В регионах с обильным выпадением снега желательно вдоль карнизов над желобами устанавливать снегозадержатели.
Обязательно удаляйте застрявший в трубах лед и образовавшуюся наледь на желобах, слегка постучав по ним деревянной палкой. Таким же способом удаляйте нерастаявшие куски льда и снега, попадающие в водосточные трубы весной с потоками талой воды.
