Классическая конструкция утепленного чердачного/мансардного помещения скатной кровли.

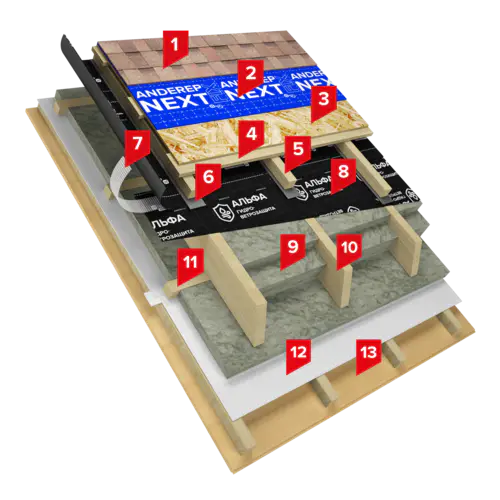

Состав
- Многослойная черепица ТЕХНОНИКОЛЬ SHINGLAS, коллекция ВЕСТЕРН
- Подкладочный ковер ANDEREP NEXT FIX (Полимерный подкладочный ковер ТЕХНОНИКОЛЬ Альфа ANDEREP | Подкладочный ковер ANDEREP GL PLUS S | Подкладочный материал ANDEREP GL | Подкладочный материал ANDEREP ULTRA)
- Деревянный настил (ОСП-3, ФСФ)
- Доски из дерева
- Деревянные бруски
- Лента уплотнительная самоклеящаяся ТЕХНОНИКОЛЬ АЛЬФА КОНТРБРУС
- Двухсторонняя лента акриловая ТЕХНОНИКОЛЬ (Соединительная односторонняя лента ТЕХНОНИКОЛЬ АЛЬФАБЕНД 60)
- Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП (Пленка ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ ТПУ УЛЬТРА | ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 130 | ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 150 | ТЕХНОНИКОЛЬ АЛЬФА ВЕНТ 180)
- ТЕХНОБЛОК СТАНДАРТ (РОКЛАЙТ | ТЕХНОЛАЙТ ОПТИМА)
- Деревянная стропильная балка
- Обрешетка под внутреннюю отделку
- Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 4.0 (Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 1.0 | Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 2.0 | Пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР 3.0)
- Подшивка из листовых материалов (ГКЛ / ОСП-3 / вагонка)
Описание системы:
Система мансарда по деревянным несущим стропилам с высококачественным покрытием из многослойной черепицы SHINGLAS.
Под многослойную черепицу на сплошной настил укладывается подкладочный ковер марки ANDEREP NEXT FIX, который выполняет функцию дополнительной гидроизоляции. В качестве дощатого настила под многослойную черепицу может использоваться ориентировано-стружечная плита (ОСП-3); фанера повышенной влагостойкости (ФСФ) и шпунтованная или обрезная доска с относительной влажностью не более 20 %. Для создания вентзазоров могут использоваться деревянный брус или БРУСКИ XPS ТЕХНОНИКОЛЬ CARBON ECO. Теплоизоляция в системе - легкие негорючие плиты из стекловолокна ТЕХНОНИКОЛЬ 34 PN Стены и крыши ПРОФ или из каменной ваты ТЕХНОЛАЙТ ЭКСТРА. Пленка ТЕХНОНИКОЛЬ АЛЬФА ТОП, расположенная над утеплителем, защищает его от проникновения влаги, выдувания тепла и фракций утеплителя ветром. Слой пароизоляции - пленка ТЕХНОНИКОЛЬ АЛЬФА БАРЬЕР, монтируемая со стороны теплого помещения, предотвращает диффузию пара в толщу ограждающих конструкций и защищает утеплитель от увлажнения.
Область применения:
Система ТН-ШИНГЛАС Мансарда успешно применяется для устройства крыш на жилых зданиях малой этажности.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
- СТО 72746455-4.7.3-2016 Крыши с кровлями из гибкой черепицы ТехноНИКОЛЬ SHINGLAS и композитной черепицы ТехноНИКОЛЬ LUXARD
- СТО 72746455-4.7.2-2016 Строительные системы Технониколь для КМС. Материалы для проектирование, технические описания
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу гибкой черепицы ТЕХНОНИКОЛЬ SHINGLAS 2024
