Фасадная система наружного утепления зданий с облицовкой из декоративного кирпича

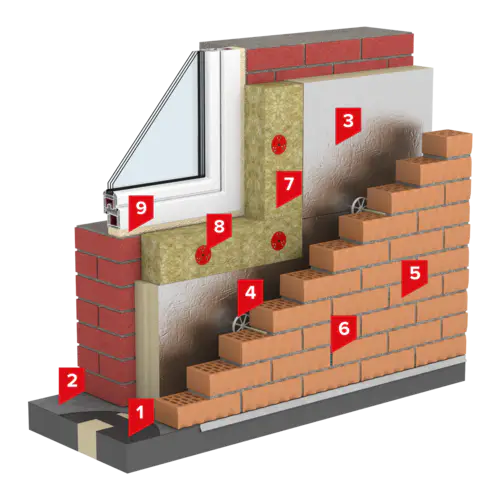

Состав
- Опорное перекрытие с термовкладышами из LOGICPIR Ф/Ф
- Бикроэласт П ТПП
- Плиты теплоизоляционные LOGICPIR PROF Ф/Ф
- Гибкая связь TERMOCLIP 5MS Е (Гибкая связь TERMOCLIP 1 | Гибкая связь TERMOCLIP 2МТ Е | Гибкая связь TERMOCLIP 3MS Е | Гибкая связь TERMOCLIP 4MS E)
- Облицовочный кирпич
- Вентиляционная коробочка TERMOCLIP
- ТЕХНОФАС
- Termoclip Стена 1МТ
- Пена монтажная ТЕХНОНИКОЛЬ профессиональная 65 MAXIMUM всесезонная
Описание системы:
ТН-ФАСАД Стандарт PIR является многослойной конструкцией, состоящей из внутреннего несущего слоя, теплоизоляции, воздушного зазора, позволяющего конденсату не скапливаться внутри фасада, а также облицовки из декоративного кирпича, придающего фасаду классический вид.
В качестве теплоизоляционного слоя в системе выступают плиты на основе пенополиизоцианцианурата (LOGICPIR), обладающего рекордно низким коэффициентом теплопроводности. Это позволяет существенно сократить толщину утеплителя и, соответственно, всей конструкции в целом, включая основание.
При многоэтажном строительстве система опирается на межэтажное перекрытие. Для предупреждения образования мостиков холода в перекрытия при монолитных работах вставляются термовкладыши из PIR. Для предотвращения обрушения наружного облицовочного слоя кирпичной кладки ее соединяют с внутренней стеной гибкими связями TERMOCLIP. Эти элементы, за счет полимерного фиксатора, дополнительно поддерживает утеплитель в проектном положении, плотно прижатым к внутренней стене.
Конвекция осуществляется при помощи вентиляционных коробочек TERMOCLIP либо специальных отверстий в вертикальных швах кладки.
ТН-ФАСАД Стандарт PIR имеет пожарно-технические характеристики: класс пожарной опасности K0(45) по ГОСТ 30403-2012.
Область применения:
Фасадная система ТН-ФАСАД Стандарт PIR применяется в качестве ограждающей конструкции монолитнокаркасных зданий жилого, либо административно-бытового назначения, а также в малоэтажном строительстве в качестве несущей ограждающей конструкции.
Проектирование согласно:
Стандарты организации (СТО) на проектирование и применение
- СТО 72746455-4.8.1-2023 Строительные системы зданий и сооружений. Обеспечение пожарной безопасности при проектировании.
Производство работ согласно:
Инструкции по монтажу
- Инструкция по монтажу теплоизоляции LOGICPIR
